Как правильно подобрать погружной насос ЗУБР
Для того, чтобы правильно подобрать погружной насос, необходимо иметь информацию о максимальном объеме потребляемой воды и источнике водоснабжения. Максимальный объем потребления зависит от количества одновременно работающих точек водоразбора
Если источником водоснабжения является скважина, то подбор погружного насоса необходимо начинать после того, как будет получен ее паспорт. Паспорт скважины выдается организацией, которая осуществляет бурение. В паспорте должны быть указаны следующие параметры, необходимые для правильного подбора насоса:
- внутренний диаметр обсадной трубы скважины, мм
- глубина скважины, м
- динамический уровень воды, м
- дебит скважины, м3/ч
Максимальный расход воды погружного насоса должен быть как минимум на 5-15% меньше дебита скважины. Использование насоса с максимальным расходом выше, чем дебит скважины, будет приводить к снижению динамического уровня воды ниже всасывающей части насоса, что чревато работой насоса без воды, т.н. "сухой ход"
ВНИМАНИЕ! Использование насоса, расход которого превышает дебит скважины, не допускается! Возможен размыв породы в зоне фильтрации, засорение фильтра скважины, вплоть до засорения и разрушения самой скважины!
Пример расчета параметров:
В доме установлены раковина, душ, унитаз со сливным бачком. На участке пробурена скважина глубиной 25 м, дебит скважины 3 м3/час, динамический уровень воды 17 м, расстояние от скважины до дома 15 м, дом 2-этажный
Производительность:
Кран на кухне в среднем расходует 6 л/мин, душ 10 л/мин, туалет 6 л/мин. При их одновременном использовании потребуется 22 л/мин
Напор:

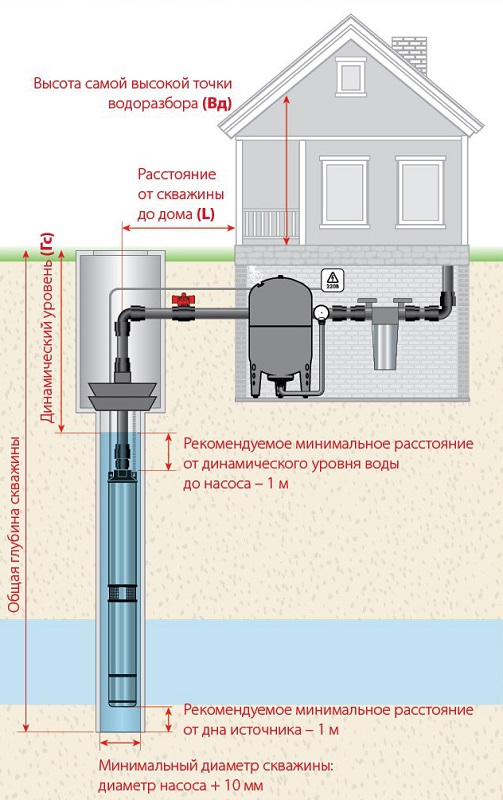

Н = (Гс+L/10+Р+Вд) х 1.2, м
где:
Н - величина напора, м
Гс - глубина колодца или расстояние от зеркала воды до поверхности земли (динамический уровень), м
L - расстояние по горизонтальной поверхности от колодца (скважины) до дома, м
Р - требуемое давление в точке водозабора, атм (2.5 атм = 25 м)
Вд - высота самой высокой точки водоразбора, м
1.2 - коэффициент водопроводного сопротивления
Гидравлическое сопротивление 10 метров горизонтального участка магистрали приблизительно равно подъему 1 метра воды
Пример. Планируется забор воды с глубины 17 м, от колодца до дома 15 м, самый высокий водоразбор находится на уровне 5 м3/ч
Н = (17+1.5+25+5) х 1.2 = 58.2 м
Полученное значение является минимальным, поэтому нужно иметь определенный запас по напору. По рассчитанному напору и необходимой производительности подбираем модель насоса по графику расходно-напорных характеристик
Выбирая на графике расходно-напорных характеристик величину напора 58 м, находим, что точка пересечения линии напора с линией необходимого расхода в 22 литра в минуту находится ниже соответствующего графика для насоса НСЦ 75-80. Следовательно, эта модель, а также модели с характеристикой выше НСЦ 75-80 обеспечат три одновременно работающие точки водоразбора при давлении в 2.5 атм на высоте второго этажа
Для снижения нагрузок при запуске и ускорения повторной подачи воды после отключения насоса рекомендуется установить обратный клапан (для насосов серии НСЦ входит в комплект) на выходе из насоса. Используйте надежные крепления для подвешивания насоса (цельный нержавеющий трос). Соблюдайте технику безопасности при проведении работ. Не используйте в качестве троса для подвеса кабель питания! Не опускайте насос ниже допустимого расстояния от зеркала воды!
